يوافق المشتري على رسم كارتريدج متعدد الشفرات، ومع ذلك، تشعر دفعات الطيار بعدم التناسق. عينة واحدة تتعثر؛ وأخرى تشطف بشكل سيء؛ وثالثة تبدو عدوانية بشكل غير متوقع. المشكلة غالبًا ليست حدة الشفرات وحدها. تعرض الشفرة قد تم قياسه من مستوى غير محدد، بينما امتداد الشفرة تم الخلط بينه وبين فجوة بلاستيكية مفتوحة. قد يفحص المشغلون فقط مركز الكارتريدج، فائتين عن رفع الحواف أو انحراف الشفرة بالقرب من الأطراف. تصبح هذه الغموض مكلفة بعد موافقة الأدوات. ثم يتجادل مصنع المعدات الأصلية والعلامة التجارية حول ما إذا كانت العيب ناتجة عن التشكيل، دعم الشفرات، اللحام، تحميل التجميع، أو جهاز القياس نفسه. بدون خطة مرجعية مضبوطة، وطريقة قياس، وقاعدة عدم اليقين، وهدف قدرة العملية، يمكن أن يؤدي ت tolerance عددية ضيقة إلى خلق ثقة زائفة بدلاً من هندسة حلاقة متسقة.
تعرض الشفرة هو المسافة العمودية الموقعة من حافة الشفرة إلى مستوى المماس المحلي المحدد عند ملامسة الجلد؛ والنطاق هو المسافة على خط التماس إلى العنصر المحدد الملامس للجلد السابق. تتحكم ماكينة حلاقة هاوارد في كلاهما من خلال وضع الشفرة، وحالة القياس، والطريقة البصرية القابلة للتتبع، وقبول الوعي بعدم اليقين، وقدرة العملية المصدقة—ليس من خلال تحمّل عالمي واحد للكارتريدج.
تفصل الأقسام أدناه الهندسات الرئيسية، وتقارن بين أنظمة القياس العملية، وتظهر كيف يمكن للمشتري والمورد تحويل نية الحلاقة إلى خطة تحكم قابلة للقياس، وقابلة للتخصيص. الهدف ليس أرقاماً أكثر صرامة في كل مكان. إنه مواصفة يُفسرها التصميم، والأدوات، والجودة، والإنتاج بنفس الطريقة بالضبط.
حدد التعرض، والنطاق، والفجوة قبل وضع الحدود
تعرض الشفرة هو ارتفاع موقّع. بالنسبة لحافة الشفرة المختارة، قم ببناء مستوى أو خط متماسي على العناصر الملامسة للجلد مباشرة قبل وبعد تلك الحافة. قم بقياس طرف الشفرة عمودياً على ذلك المرجع. يتم الإبلاغ عن الطرف الذي يوجد فوق المرجع عادةً كـ تعرض موجب; بينما يكون أقل منه هو تعرض سالب.. يجب أن ينص الرسم على اتفاقية الإشارة.
نطاق الشفرة يُقاس على طول اتجاه المماس من حافة الشفرة إلى العنصر المحدد الملامس للجلد السابق. بالنسبة لشفرات داخلية، قد يكون هذا العنصر السابق هو حافة الشفرة السابقة؛ أما بالنسبة للشفرات الأساسية، فقد تكون درابزين. نطاق الشفرة بين الشفرات, النطاق الأساسي, ، و نطاق الغطاء يجب أن تكون خصائص منفصلة. الفجوة البصرية المفتوحة بين المعدن والبلاستيك هي فجوة, لا يمتد تلقائيًا.
تستخدم براءات اختراع الشفرات العامة هذه التعريفات ولكنها تكشف عن أشكال هندسية مختلفة. المثال ذو الثلاث شفرات والمثال ذو الخمس شفرات أدناه يوضحان approaches التصميم؛ ليست معايير عالمية أو مواصفات هاوارد الجاهزة.
| مثال التصميم المنشور | مثال التعرض | مثال الامتداد | درس الهندسة |
|---|---|---|---|
| مثال براءة الاختراع ذو الثلاث شفرات | الأول −0.04 مم؛ الأوسط 0؛ الثالث +0.06 مم | الأول 0.70 مم؛ الامتدادات اللاحقة 1.50 مم | يمكن أن يتقدم التعرض حسب موضع الشفرة. |
| مثال براءة الاختراع ذو الخمس شفرات | الشفرة الأولى −0.04 مم؛ الشفرات المتوسطة تقريبا 0؛ الأخيرة إيجابية | بين الشفرات 0.95–1.15 مم؛ تفضيل مكشوف حول 1.05 مم | يجب موازنة الكثافة ودعم الجلد وقابلية الشطف. |
قم ببناء نظام البيانات حول تواصل الجلد الوظيفي
نتيجة القياس عديمة المعنى إذا تغيرت البيانات بين الرسم والتركيب والبرمجيات. استخدم ISO 5459:2024 مفاهيم لتعريف البيانات و ISO 1101:2017 اللغة حيث تكون عناصر التحكم بالشكل أو الاتجاه أو الموقع مطلوبة. لا تضع ببساطة الخرطوشة على سطحها الخلفي التجميلي إذا كان ذلك السطح لا يؤسس هندسة الحلاقة.
يجب أن يرسم التحكم هوية الاتصال الخاص بالحارس، اتصال الغطاء، ترتيب الشفرات، اتجاه الحلاقة، والنقاط الدقيقة أو الميزات المثبتة المستخدمة في بناء كل مماس محلي. يجب أيضًا تعريف حالة الفحص:
- الحالة الحرة: الخراطيش مجمعة وغير محملة;
- الحالة الجالسة: الخراطيش الموجودة في عش قابل للتكرار دون تشويه السكن;
- حالة التحميل المسبق: الشفرات أو الدعامات المتحركة مزاحة بواسطة قوة محددة ونقطة تطبيق;
- حالة التركيب على المقبض: تستخدم فقط عندما يغير الواجهة أو المحور القياس المطلوب.
سجل مواد اتصال التثبيت، قوة التثبيت، الوقت الاستقراري، الاتجاه، وقواعد تركيب البرنامج. يمكن لمشبك صلب أن يسوي سكنًا مصبوبة وينتج نتيجة ممتازة ولكنها خاطئة. بالنسبة للخراطيش القابلة للتخصيص، تتطلب تغييرات المرجع تحققًا رسميًا لأن ملف الحارس الجديد أو محيط التشحيم أو هندسة الغطاء يمكن أن تُغير عامل التعرض حتى عندما يبقى مجموعة الشفرات دون تغيير.
اختر طريقة قياس يمكنها رؤية الحافة الفعلية
يعد النظام البصري غير المتصل والمعاير بشكل عام الطريقة العملية الأساسية للخرطوشات المركبة. يقلل تصوير التلوق من خطأ المنظور، بينما يساعد الإضاءة المضبوطة الخوارزمية في تحديد حافة القطع العاكسة. يمكن لمقياس الأبعاد البصري ثلاثي الأبعاد أو نظام تغيير البؤرة التقاط الارتفاع والشكل المحلي عندما لا تمثل الأسطح المرجعية بشكل جيد في مقطع ثنائي الأبعاد واحد.
تتطلب المجسات التلامسية الحذر. طرف الشفرة حاد وعاكس ورقيق، وقد يكون متحركًا. قد لا يصل القلم إلى الحافة المستهدفة أو قد ينحرف بشكل يدعم. يعد المجهر بقطع العرض المدمر ذا قيمة لتوافق الطرق، والتحقيق في اللحامات، أو تحليل الكومة، ولكن القص يمكن أن يقدم نتوءات، تشوهات، وخطأ في المحاذاة. عادةً ما يكون التحكم في إنتاج الكتل السريعة ليس الأسرع.
| طريقة | أفضل استخدام | المخاطر الرئيسية | دور التحكم النموذجي |
|---|---|---|---|
| قياس بصري تلوق ثنائي الأبعاد | التعرض والمدى عند مقاطع عرض محددة | كشف الحواف وتحريف الإضاءة | فحص روتيني في المختبر أو خط أوتوماتيكي |
| مقياس أبعاد بصري ثلاثي الأبعاد | خريطة الارتفاع، ميل الشفرة، شكل الغلاف/غطاء | الأسطح العاكسة وخطأ التداخل | التطوير، التدقيق، والتحقق الدوري |
| مقياس قياس التلامس | المعايير الإسكانية وميزات القالب المتينة | انحناء الشفرة أو طرف غير قابل للوصول | توافق التركيب والمكون |
| المجهر بقطع العرض | تأكيد السبب الجذري وتصديق الكومة الداخلية | فن التحضير المدمر | تحقق الهندسة، وليس الإصدار الأساسي |
قياس عبر الخرطوشة، ليس فقط في المنتصف
لا يمكن قراءة المركز اكتشاف انحراف الشفرة, رفع الحافة, التواء الهيكل، تحميل القصاصة غير المتساوي، أو تشوه ناتج عن اللحام. يجب أن تتضمن خطة القياس عدة محطات عرضية على طول كل شفرة. قد تستخدم خطة هندسية عملية محطات يسار ووسط ويمين خلال الإنتاج الروتيني، ثم تضيف محطات وسيطة خلال التأهيل. يجب أن تُحدد المواقع الدقيقة من ميزات الخرطوشة المستقرة، وليس باختيار العين.
أبلغ عن النتائج الفردية والمشيرات المشتقة:
- الحد الأدنى، الحد الأقصى، والمتوسط لكل شفرة;
- مدى التعرض من اليسار إلى اليمين أو ميل الحافة الملائم;
- كل فترة بين الشفرات الفردية، وليس فقط المتوسط؛;
- المسافة من الحافة الأولى إلى الحافة الأخيرة كتحقق من السلسلة التراكمية;
- علاقات الحارس إلى الأساسي وعلاقة الشفرة النهائية إلى الغطاء;
- النقاط الشاذة حسب التجويف، محطة اللحام، ممر التجميع، والدفعة.
يجب أن تغطي خريطة العينة كل تجويف تشكيل وتيار تجميع خلال التأهيل. إذا كانت الشفرات مثبتة بنابض، كرر القياسات المحددة تحت حالة الحمل المحددة. هذا يفصل عيب الهندسة الثابتة عن حالة دعم القوة غير الطبيعية. احتفظ بالصور المعايرة أو سحب النقاط مع سجل الدفعة بحيث يمكن للمورد والمشتري مراجعة نفس الأدلة بعد الشكوى.
تحويل نية الحلاقة إلى هيكل التحمل
ابدأ بالوظائف، وليس بتحمل منسوخ. يؤثر التعرض على كيفية تلاقي الحافة مع البشرة. تؤثر المسافة على دعم البشرة، حجم الخرطوشة، إزالة شعر المخلفات، وطرق الشطف. تتفاعل زاوية مماس الشفرة، تصميم الحارس، هندسة الغطاء، قوة الدعم، جودة الحافة، الطلاء، والتشحيم مع كلاهما. قد يقلل النطاق الضيق من انتفاخ البشرة ولكنه يقيد إزالة المخلفات؛ قد يزيد التعرض الإيجابي من الارتباط ولكن يقلل الهامش ضد الشعور العدواني.
استخدم طريقة مرحلية:
- حدد المخرجات القابلة للقياس للمستهلك مثل كفاءة القطع، السحب، الراحة، قابلية الشطف، ومعدل الشعر المفقود.
- أنشئ نماذج أولية تختلف في التعرض، النطاق، والمعلمات ذات الصلة ضمن الحدود الهندسية الآمنة.
- قم بإجراء تقييمات مخبرية وتجريبية خاضعة للرقابة باستخدام البروتوكولات المعتمدة مسبقًا.
- حدد نافذة تصميم قوية، وليس مجرد أفضل نموذج أداء فردي.
- حدد حدود الرسم بعد دراسات تكديس التحمل والتصنيع.
لا تعين تحملات ثنائية متطابقة تلقائيًا لكل شفرة. قد يتطلب استراتيجية التعرض التدريجي قيمًا اسمية مختلفة حسب الموقع. قد تكون الحدود الأحادية أفضل للتحكم في التعرض الإيجابي الحساس للسلامة. افصل حدود مواصفات المنتج عن الحدود الداخلية الأكثر صرامة لضبط العملية.. يمكن أن تخبر القيم العامة لبراءات الاختراع عن المعايير المرجعية، لكن يجب على العلامة التجارية إكمال مراجعة الملكية الفكرية والتحقق من المنتج قبل اعتماد أي هندسة.
تخصيص التحملات من خلال تكديس التجميع الحقيقي.
التعرض للخرطوشة هو نتيجة تجميع. يمكن أن تشمل المساهمات تشكيل دعم الشفرة، واللحام بين الشفرة والدعم، وارتفاع مقعد الدعم، وانكماش الهيكل، وشكل واقي الغطاء، وموقع المشبك أو المثبت، وقوة الزنبرك، وتفاعل جهاز القياس. قد لا يزال المورد الذي يتحكم فقط في تباعد الشفرات على عنصر مصبوب واحد يفوت النتيجة الوظيفية.
إنشاء توقيع مجموعة التحمل لكل موضع شفره. استخدم التحليل الأسوأ لحالات الحدود الحرجة للسلامة، والمحاكاة الإحصائية لتقلبات الإنتاج المتوقع حيث تدعم البيانات التوزيعات والارتباطات. ثم ضع جهد التحكم على المساهمين المهيمنين. إذا كان اختلاف تجويف السكن يؤدي إلى التعرض، فإن تشديد تجميع الشفرات وحده يضيف تكاليف دون حل المشكلة.
كمثال على التخطيط الداخلي، افترض أن عرض تحمل التعرض هو 0.10 ملم. استهلاك عملية القياس مع عدم اليقين الموسع 0.02 ملم يستنزف 20% من ذلك العرض؛ واحد عند 0.005 ملم يستنزف 5%. هذه توضيحات، وليست حدود قبول ISO. يجب أن تنص اتفاقية جودة الشركة المصنعة الأصلية على النسبة المتفق عليها، ومرجعية الثقة، وقاعدة القرار. يجب أيضًا تحديد هدف قدرة العملية فقط بعد تقييم الاستقرار والتوزيع. ISO 22514-2:2026 يوفر طرق قدرة الأداء والعملية للخصائص المستمرة، لكنه لا يختار تحمل الشفرة.

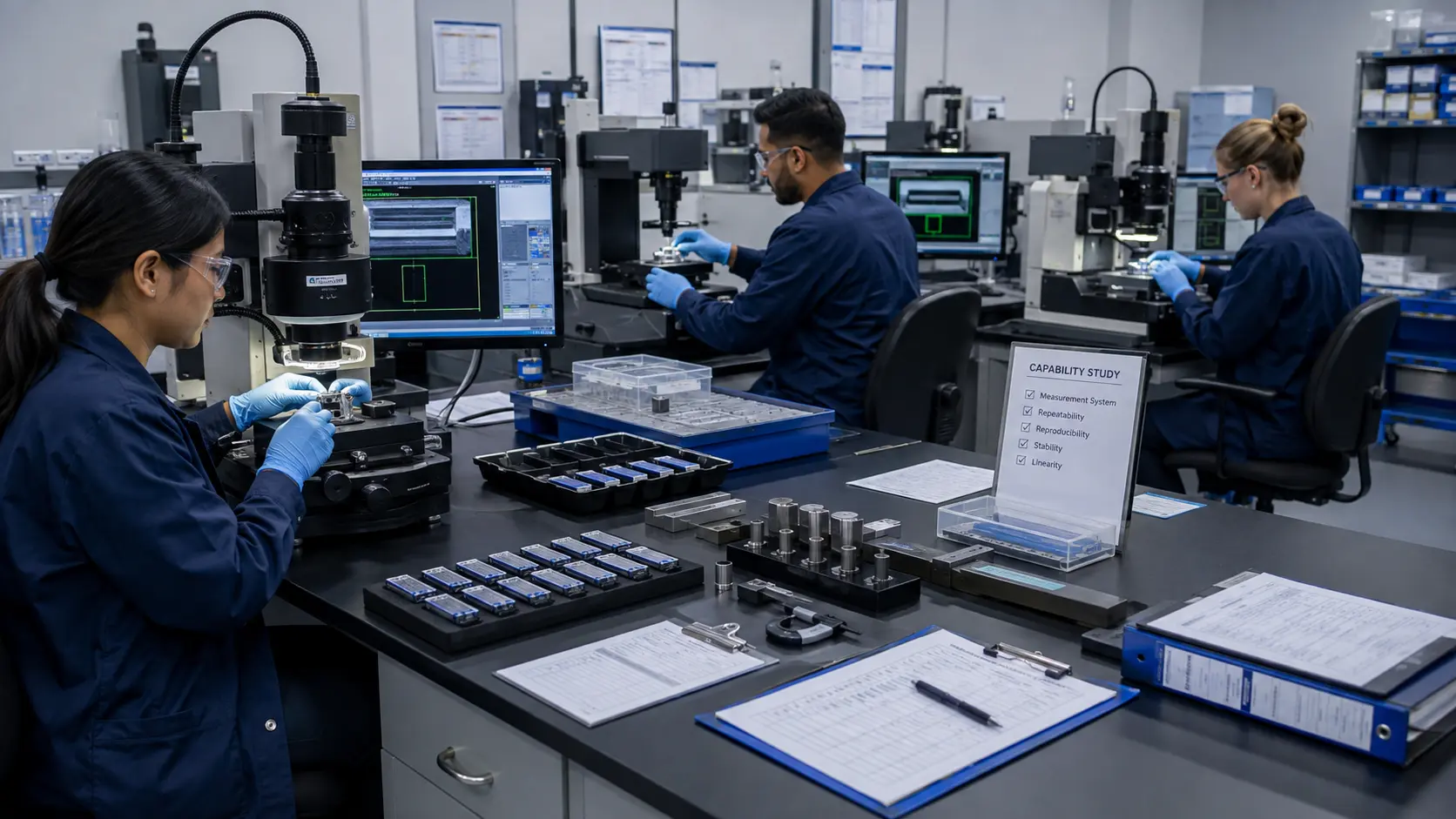

تحقق من عملية القياس قبل الادعاء بالقدرة
فقط الدقة لا تثبت ملائمة القياس. قم بإجراء دراسة تشمل أجزاء تمتد عبر نطاق التصميم، وجميع الأجهزة المؤهلة، ومشغلين أو برامج متعددة، وتحميل متكرر، وأيام مختلفة، ومواقع شفرة ذات صلة. قم بتقييم التحيز, الإعادة, إعادة الإنتاج, الخطية, الاستقرار, وحساسية الكشف عن الحواف. يجب أن تتحدى المصادقة البصرية الإضاءة، والتركيز، والعتبة، وانعكاسية السطح، وإصدار البرنامج.
الاستخدام ISO 22514-7:2021 مع التعديل 1:2024 بينما تظل نسخة 2026 قيد النشر، أو تطبيق النسخة الصادرة المذكورة في العقد. يوفر نهج القدرة لأنظمة القياس والعمليات. لتقدير عدم اليقين، اتبع GUM الإطار ويتضمن المكونات الخاصة بالأداة والمعايرة والبيئة والقابلية للتكرار والخوارزمية وبناء البيانات.
قريباً من حد المواصفات، لا تقبل نتيجة لمجرد أن الرقم المعروض يقع داخل الحدود. ISO 14253-1:2017 يتطلب اعتبار عدم اليقين في القياس عند التحقق من المطابقة. حدد ما إذا كان القبول يستخدم نطاقات حماية، كيف يتم التعامل مع النتائج غير الحاسمة، وأي طرف يتحمل مسؤولية إعادة القياس. يجب أن تنطبق نفس القاعدة على فحص الشركة المصنعة وفحص المشتري؛ وإلا يمكن أن تتلقى خراطيش متطابقة قرارات متعارضة.
تحكم في التعرض والنطاق من الدفعة التجريبية إلى الإنتاج الضخم
قم بتجميد الخراطيش المعتمدة باستخدام رسم تحكم، نموذج CAD، برنامج قياس، مواصفات الأداة، عينات ذهبية، وصور رئيسية. خلال الإنتاج التجريبي، قم بتصنيف البيانات حسب تجويف القالب، أداة دعم الشفرة، رأس اللحام، مسار التجميع، فترة العمل، ودفعة المواد. قم برسم التعرض والنطاق حسب موضع الشفرة بدلاً من دمج جميع الشفرات في توزيع واحد.
يجب أن يربط التحكم الروتيني كل نمط فشل بخطة رد فعل. قد يشير اتجاه النطاق إلى انكماش السكن، خطأ في تغذية الدعم، أو تآكل التحديد. قد يشير انتقال موحد في التعرض إلى انزلاق الأداة أو تغيير الحماية/الغطاء. قد تشير ميل اتجاه اليسار-اليمين إلى تحميل المشبك، تشوه اللحام، أو جلوس التجميع. تطلب احتواء، تتبع آخر معروف جيدًا، فحص الأدوات، وتصحيح موثق قبل الإصدار.
بالنسبة لبرامج OEM أو ODM القابلة للتخصيص، يجب أن تكون الكتابة التحكم في تغييرات الهندسة تغطي تفاصيل شفرات الفولاذ أو السماكة، هندسة الدعم، طاقة اللحام، درجة الريزين، تحميل الأصباغ، إصلاح تجويف القالب، نسيج الحماية، ملف الغطاء أو شريط التشحيم، الأداة، الكاميرا، العدسة، الإضاءة، وبرنامج القياس. حتى التعديل الذي يبدو تجميليًا يمكن أن يؤثر على المستوى العملي. يجب على مصنع شفرات مؤهل إعادة تقييم الخصائص المتأثرة بدلاً من الاعتماد على تقرير القدرة الأصلي.
حدد الهندسة التي يمكن لكل من المشتري والمورد إعادة إنتاجها
يبدأ الأداء الموثوق به لعدة شفرات بتعريفات مشتركة، ومراجع وظيفية، وقياسات قادرة، وتحملات قائمة على الأدلة. أرسل لشركة Haward Razor سوقك المستهدف، معيار الخراطيش، أهداف الحلاقة، وتوقعاتنا. يمكن لفريقنا الهندسي مراجعة منصة OEM أو ODM القابلة للتخصيص وبناء خطة تحقق التعرض والنطاق قبل أدوات والموافقة على الدفعة التجريبية.
