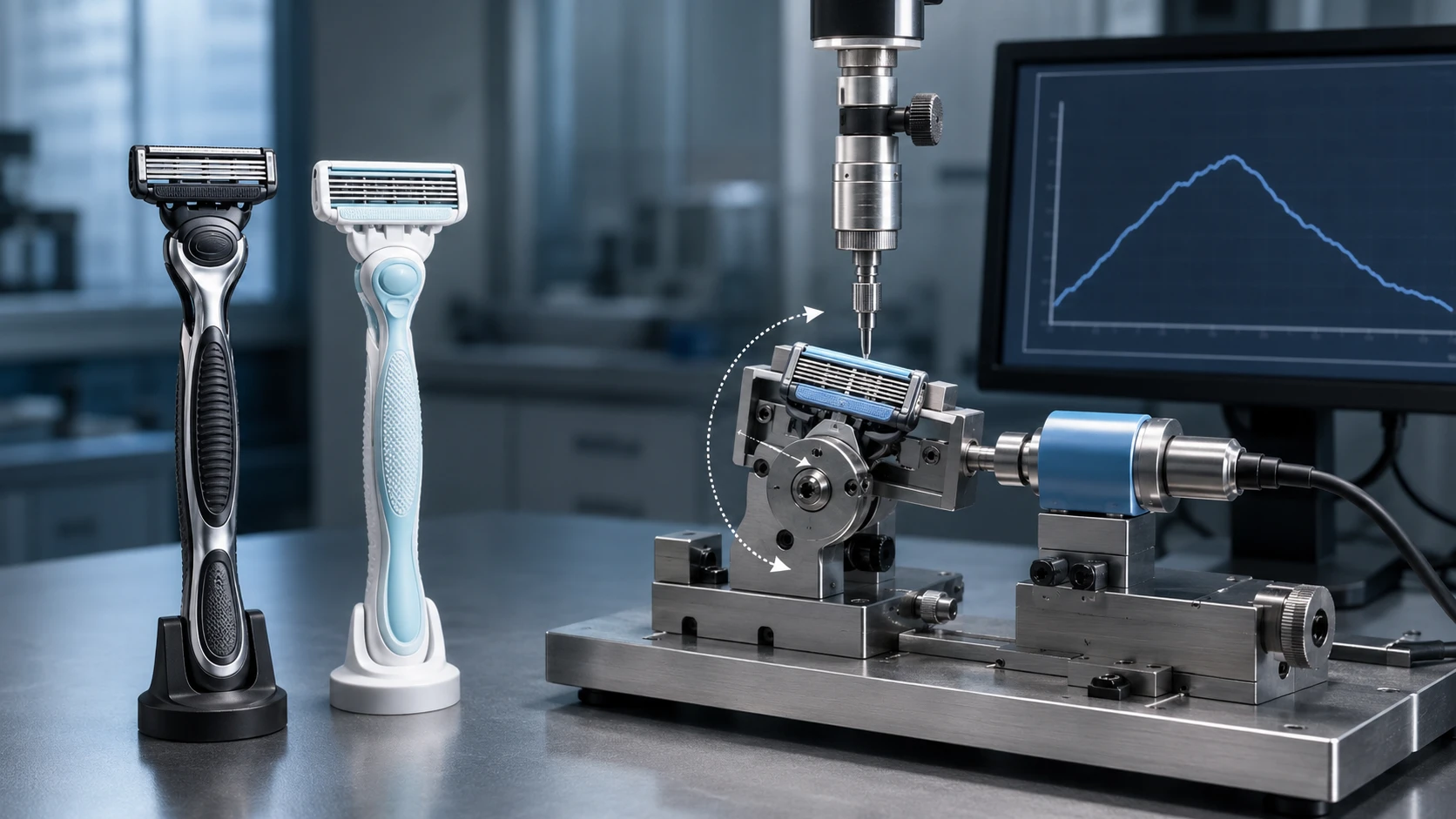

لماذا يشعر خزان التحويل بالسلاسة في عينة واحدة ولكنه يشعر باللزوجة في الإنتاج؟

يمكن أن ينجح نموذج أولي في اختبار يدوي غير رسمي لكنه يفشل بعد التوسع. قد تقاوم الخراطيش حركتها الأولى، أو تتجاوز شكلًا، أو تعود ببطء، أو تتوقف قبل الوصول إلى الوضع المحايد. غير مسيطر عليه عزم دوران المحور الحاد تغير ردود ضغط العزم حتى عندما تظل هندسة الشفرة دون تغيير. تزداد المخاطر مع تقلص الراتنج، وتغير النوابض، وانزياح التجميع، وهجرة الشحوم، والمياه، والتكرار. قد تفقد شفرات النساء تتبعًا سلسًا حول الركبتين أو كاحليهن، بينما تشعر منصة الرجال بأنها صلبة على طول الفك. إن التعامل مع المحور كقضية تجميلية يخفي السبب وراء الشكاوى والعائدات. يحل نظام التحقق المتحكم فيه هذه المشكلة من خلال القياس عزم دوران الانفصال, ، والعزم خلال الحركة،, زاوية عودة الخراطيش, ، وعدم التماثل، والاستجابة للرطوبة، وعمر الدورة قبل الموافقة على أدوات الإنتاج والإنتاج الضخم.

للتطوير، ابدأ بـ 20-40° من الحركة القابلة للاستخدام، ≤2° خطأ العودة، ≤15% عدم التماثل الجانبي، وعزم مستقر بعد 5000 دورة، ثم تأكد من الحدود من خلال تجارب المشترين. تتخصص هارد في أنظمة المحاور القابلة للتخصيص OEM و ODM وتحقق استجابة الشكل مع بيانات عزم الزاوية المقاسة بدلاً من الشعور اليدوي وحده.

تظهر الأقسام أدناه مهندسي المنتجات وعلامات شفرة الحلاقة الخاصة بالنساء والرجال كيفية تحويل الشعور الذاتي إلى مواصفات قابلة للقياس. سنستعرض تصميم الأجهزة، والتكييف الرطب، وعمر الدورة، وتشخيص الفشل، وضوابط الإنتاج التي تجعل كل اختبار رأس الشفرة الحادة المتحرك مفيدًا لقرارات الهندسة.

حدد مخرجات المحور قبل اختيار آلية

افصل بين عزم دوران الانفصال، والعزم الناتج، وعزم الذروة، وعزم العودة

عزم دوران المحور الحاد ليس رقمًا واحدًا. هناك حاجة إلى منحنى عزم دوران الزاوية. عزم دوران الانفصال هو الذروة المطلوبة لبدء الحركة من الوضع المحايد؛ يؤثر الاحتكاك الساكن والتحميل المسبق للزنبرك عليه. عزم الدوران أثناء التشغيل يصف المقاومة بعد بدء الحركة. عزم الدوران الأقصى قرب نقطة توقف السفر يساعد على منع الانهيار غير المتحكم فيه تحت الحمل.

عند التحرير، يُظهر منحنى العودة ما إذا كانت الربيع أو المطاط الصناعي أو المفصلة المتحركة أو الكم أو العنصر المغناطيسي يمكنه استعادة الرأس. المنطقة بين منحنيات التحميل والتفريغ هي الهسترسis. يظهر الهسترسيس الزائد غالبًا على شكل تأخير في استعادة الشكل. يجب على الشركة المصنعة الكفؤة أن تبلغ عن:

• عزم دوران الانفصال بالنيوتن·ملم عند سرعة وزاوية انطلاق محددة;
• عزم الدوران عند نقاط التفتيش الزاوي المتفق عليها، مثل 5°، 10°، 20°، و30°;
• أقصى ميكانيكي وقابل للاستخدام زاوية السفر;
• عزم التفريغ، النهائي زاوية عودة الخراطيش, ، وزمن العودة;
• التحميل غير المتماثل يمينًا ويسارًا أو مركز خارج;
• وتغيرات بعد التعرض للمياه وشيخوخة الدورات.

يمكن أن يدعم المنحنى المتدرج سهلة المبادرة واستعادة متحكم بها. مثال على براءة اختراع وصف حوالي زاوية السفر من 0–40° و 14 نيوتن·ملم كحد أقصى لعزم العودة, ، لكن هذه أمثلة وليست معايير عالمية. تحتاج منصات النساء Haward D565 و D968W وهندسة D968 للرجال إلى تأكيدات خاصة بالنموذج.

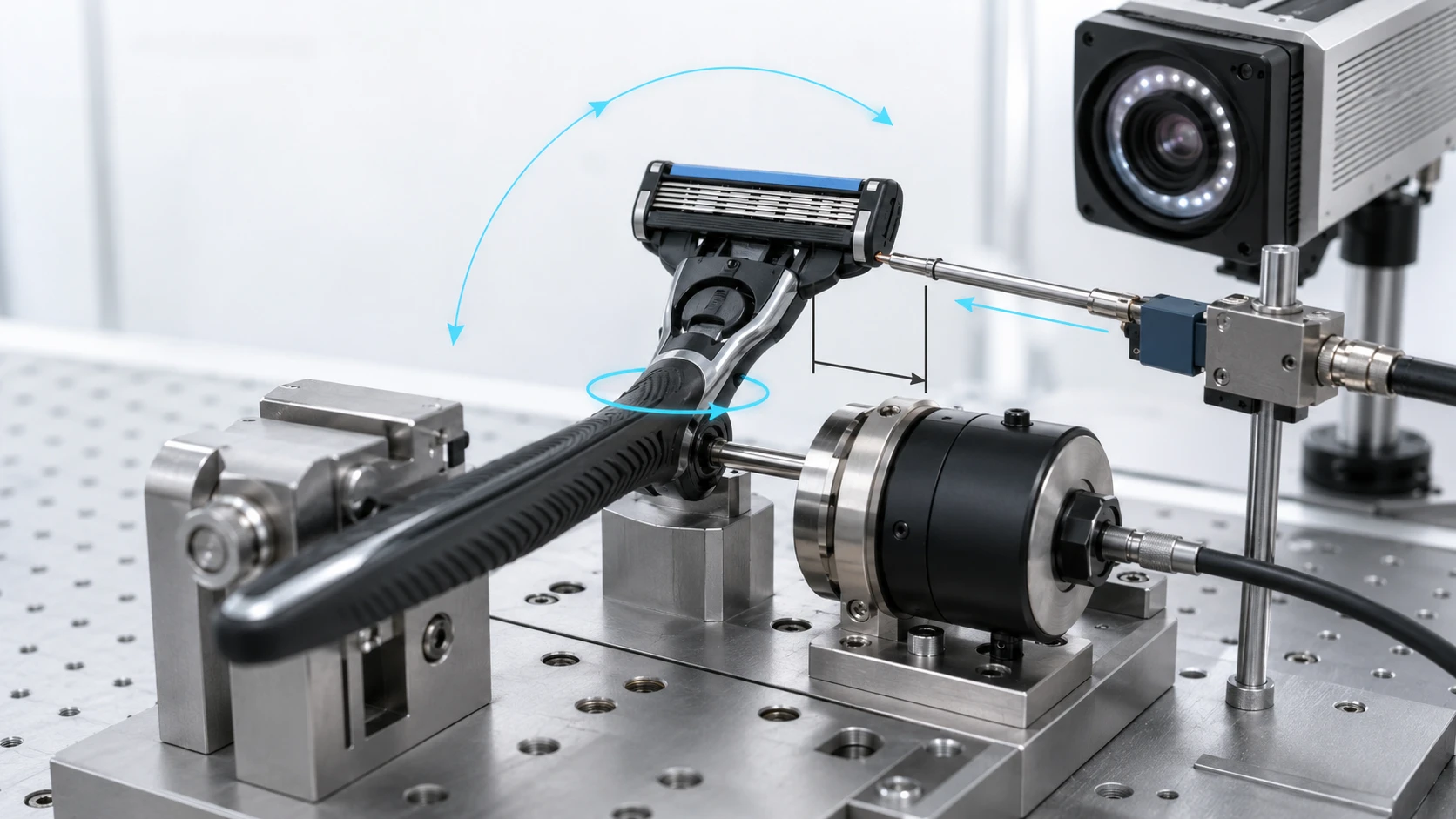

بناء اختبار رأس حلاقة دوار يقيس الآلية، وليس التركيب

تحكم في المحور، ذراع الرافعة، السرعة، ونقطة بيانات الخرطوشة

موثوق اختبار رأس الشفرة الحادة المتحرك يبدأ بتحديد المحور المحوري الحقيقي. إذا تغيرت نقطة التحميل أو ذراع الرافعة بين العينات، فلا يمكن مقارنة بيانات القوة. يمكن قياس العزم مباشرة باستخدام محول دوار أو حسابه كـ T = F × r, حيث تكون القوة المماسية هي F وذراع الرافعة العمودي هو r. يجب أن تثبت التركيبة المقبض دون ضغط زر الإفراج، أو التواء الرقبة، أو ملامسة واقي الخرطوشة.

للعزم المحسوب، استخدم نظام قوة تم معايرته والتحقق منه من خلال إجراء قابل للتتبع. ISO 7500-1 يوفر مبادئ ذات صلة للتحقق من أنظمة قياس القوة الأحادية الثابتة، بينما ISO/IEC 17025 يحدد متطلبات الكفاءة لمختبرات الاختبار والمعايرة. لا تحدد أي من المعيارين أداء الشفرات؛ إنهما يقويان سلسلة القياس.

• دقة الزاوية الموصى بها: ≤0.1°;
• قيمة العزم الموصى بها: ≤0.1 N·mm أو على الأقل عشر مرات أدق من التسامح؛;
• معدل الدوران المتحكم به: عادةً 5–20°/s للمقارنة شبه الثابتة؛;
• معدل العينة: ≥100 هرتز للكشف عن الانفصال؛;
• على الأقل ثلاث دورات تحضيرية قبل التسجيل، ما لم يكن سلوك الدورة الأولى هو هدف الدراسة.

حدد حدود الهندسة المحددة من قبل المشتري بدلاً من نسخ صيغة عالمية

استخدم نافذة تطوير، ثم قم بتجميد المواصفات الخاصة بالمنتج

لا يوجد معيار عالمي يعين واحدة صحيحة عزم دوران المحور الحاد لكل خرطوشة. عدد الشفرات، عرض الخرطوشة، عناصر التشحيم، زاوية المقبض، مجموعة المستخدم، وموقع المحور كلها تؤثر على الاستجابة المدركة. الجدول أدناه هو مصفوفة بداية توضيحية لبرنامج تطوير OEM. وليس ادعاءً أن كل Razor يجب أن تستخدم هذه القيم.

المخرجات الهندسية	نافذة تطوير توضيحية	لماذا يقيس المشتري ذلك
زاوية السفر القابلة للاستخدام	20–40°	تؤكد أن المتابعة الكافية للتضاريس قبل التوقف الصلب
عزم دوران الانفصال	2–6 ن·م	يسيطر على استجابة الرأس الأولية وارتفاع الضغط
عزم الدوران عند 20°	4–10 ن·م	يحدد المقاومة في المنطقة المركزية للعمل
عزم الدوران الأقصى	8–16 ن·م	يحقق الدعم بالقرب من نهاية السفر
خطأ زاوية العودة	≤2° بعد ثانيتين	يكشف عن التمسك، والتشوه، وعدم كفاية قوة العودة
اللاتماثل غير المركزي	≤15%	يكشف عن التجميع المائل أو عدم تساوي الاتصال بالتحمل

يجب على العلامة التجارية عرض عدة نوافذ في النماذج الأولية، و correlating them مع التجارب المدروسة على المستخدمين، والموافقة على رسم محدد للمنتج. يجب أن تحدد المواصفات النهائية الظروف، السرعة، تعديل التركيب، عمر العينة، وقواعد الحساب. بدون هذه الشروط، فإن الحد العددي ضعيف تجارياً وغامض تقنياً.

قياس اتساق العودة واللاتماثل باعتبارها توزيعات

عودة واحدة ناجحة لا تثبت الاتساق. يجب تسجيل ما لا يقل عن عشرة دورات متتالية لكل عينة وتقرير المتوسط والمدى والانحراف المعياري لـ. زاوية عودة الخراطيش. إذا عادت الرأس إلى 0.5° في تسع دورات لكنها ظلت عند 3° مرة واحدة، فإن الحدث المتقطع قد يكون العيب الذي يلاحظه المستخدم.

يتطلب اللاتماثل طريقة تحميل محددة. بالنسبة لمحور دوران واحد، يتم تطبيق نفس القوة غير المركزية على مسافات متساوية من خط وسط الخرطوشة ومقارنة منحني العزم. بالنسبة للتصاميم متعددة المحاور، اختبر كل اتجاه دوران بشكل مستقل. احسب اللاتماثل باستخدام المقام المعتمد من قبل المشتري واذكر الصيغة في التقرير. تشمل الأسباب الشائعة:

• عدم تساوي انخراط دبوس الدوران أو عرض التحمل;
• أرجل النوابض ذات preload مختلف;
• انحراف في دليلي مصبوب بالحقن;
• النتوءات، أو الحواف، أو الخشونة الموضعية عند واجهة الانزلاق;
• إزاحة مركز كتلة الخرطوشة؛ و
• تلامس التركيب الذي يقدم بشكل غير مقصود انحراف.

تتبع توزيع كامل يدور استجابة شكل الحواف الحادة من انطباع ذاتي إلى قرار تحمل.

إعادة إنتاج ظروف الحلاقة الرطبة قبل اعتماد الاتصال

فصل تكييف المختبر عن تكييف الاستخدام الرطب

تعتمد أبعاد البوليمر والاستجابة المرنة على درجة الحرارة والرطوبة وتاريخ التعرض. ISO 291 يوفر مبادئ الأجواء القياسية لتكييف واختبار البلاستيك، لكنه لا يعيد إنتاج مياه الحلاقة أو مواد الخافض للتوتر السطحي أو مواد التشحيم. لذلك، يستخدم خطة تحقق صحيحة خط أساس جاف محكوم بالإضافة إلى بروتوكولات رطبة يحددها المشتري.

يمكن أن تتضمن مقارنة عملية 23 ± 2 درجة مئوية و50 ± 10% RH لمدة 24 ساعة, ، تليها التعرض للغمر أو الرش باستخدام مياه بدرجة حرارة 40 ± 2 درجة مئوية لمدة 5 دقائق.. إذا كان من المتوقع أن يتصل المنتج برغوة الحلاقة أو منظف، يجب على المشتري والمورد الاتفاق على حل تمثيلي وتركيز وغسل وتأخير اختبار. لا تقم بالتبديل بين مياه الصنبور ومياه منزعة الأيونات والمنظفات دون توثيق التغيير.

قياس عزم دوران المحور الحاد أثناء الرطوبة عند الإمكانية ومرة أخرى بعد التجفيف. يمكن أن يغسل الماء مادة التشحيم، ويغير احتكاك الإيلاستومر، ويجعل بعض البوليمرات تتضخم، أو يحمل بقايا إلى تحمل ضيق. النتيجة المهمة هي التغيير من الخط الأساسي الجاف، وليس مجرد ما إذا كانت الآلية لا تزال تتحرك.

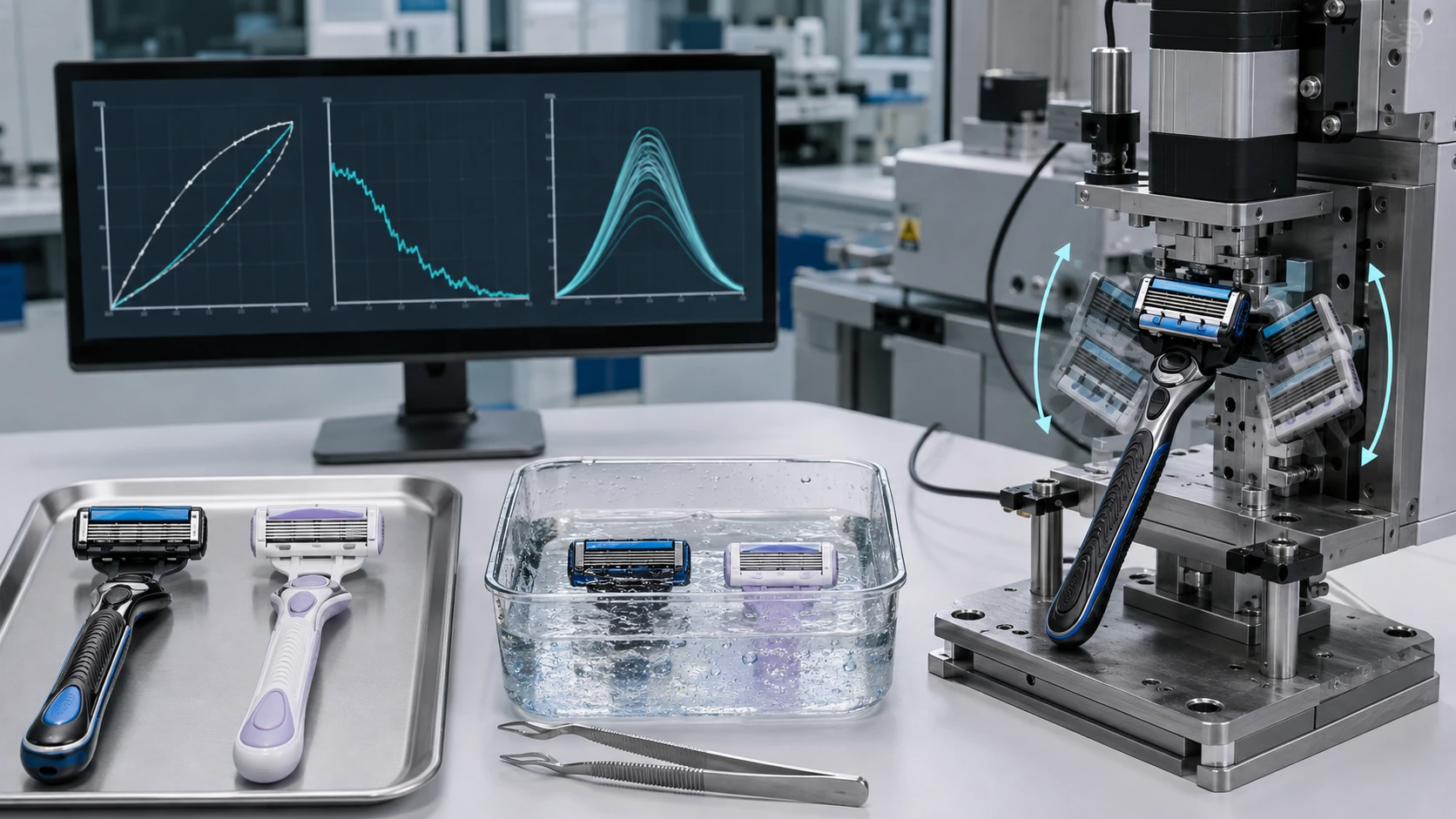

استخدم تقدم الدورة للكشف عن الزحف، والتآكل، واسترخاء الزنبرك.

يجب أن يمثل تقدم الدورة العمر الافتراضي المقصود للآلية بالإضافة إلى هامش مبرر. اختبر عند نقاط تفتيش محددة بدلاً من قبل وبعد التشغيل الكامل فقط. هذا يكشف عما إذا كانت المنحنى يتغير مبكرًا ويستقر، أو يستمر في الانجراف نحو الفشل. بالنسبة للمقابض القابلة لإعادة الاستخدام مع خراطيش قابلة للتغيير، يجب تمييز عمر دورة المقبض عن عمر دورة الخرطوشة.

مرحلة التحقق	نقطة تفتيش مقترحة	قياسات رئيسية	إشارة الفشل النموذجية
الخط الأساسي	0 دورة، جاف	عزم الدوران عند الفصل، السفر، العودة	خطأ في التجميع أو التحمل
تآكل مبكر	100 دورة	فحص فقدان العزم والحطام	إزالة الفلاش أو إعادة توزيع مادة التشحيم
وسيط	1000 دورة	الهيسترesis وإعادة التكرار	تآكل المحمل أو بدء ضغط النابض
شاشة التطوير	5000 دورة	جميع المخرجات، رطبة وجافة	الزحف، والتآكل، والإرهاق، أو الالتصاق المستمر
تأهيل موسع	معرف من قبل المشتري، مثل 10000 دورة	القوة المتبقية والعودة الوظيفية	التوقف بسبب الضرر أو فشل عنصر العودة

تسجيل زاوية الدورة، ومعدلها، وفترة الانتظار، ودرجة الحرارة، والحالة الرطبة. لا يمكن إعادة إنتاج عدد الدورات دون ملف تحميل. يجب أن تحدد قاعدة القبول كل من القيم المطلقة والانحراف النسبي، لأن آلية ما قد تبقى ضمن حدود واسعة بينما تفقد الكثير من شعورها الأصلي.

تشخيص أنماط الفشل من توقيع العزم-الزاوية

اقرأ المنحنى قبل تغيير القالب أو النابض

تشير أشكال المنحنيات المختلفة إلى أسباب مختلفة. قمة حادة أولى تليها قيمة تشغيل منخفضة تشير إلى الالتصاق, تداخل السطح، أو فقدان المادة المزلقة. قد تشير القمم المتكررة أثناء الحركة إلى فلاش، شظايا، أو تلامس متدرج. يمكن أن تشير منحنى التفريغ السلس ولكن الأقل تدريجياً إلى استرخاء عنصر الإرجاع. تشير جدار مفاجئ قبل حد السحب إلى تجميع غير صحيح أو تداخل توقيف.

يجب على المهندسين ربط المنحنى بالأدلة البُعدية والبصرية:

• قم بقياس قطر المحور، الفجوة في المحمل، سمك الزنبرك، مستوى الياقة، ومكان التوقف؛;
• تحقق من علامات التلامس تحت التكبير بعد الدورة؛;
• قارن النتائج حسب تجويف القالب، محطة التجميع، دفعة المواد، ودفعة المادة المزلقة؛;
• قم بفحص الوحدات الفاشلة فقط بعد حفظ البيانات غير التدميرية؛ و
• احتفظ بالنماذج الفاشلة مع معرفات الاختبار القابلة للتتبع.

لا تقم بزيادة قوة الزنبرك مباشرة لعلاج العودة البطيئة. قد تؤدي تلك التغيير إلى زيادة عزم الكسر وتقليل الراحة. عملية تحديد السبب الجذري بشكل أفضل تفصل بين الاحتكاك، الهندسة، والقوة المرنة. هذا أمر مهم بشكل خاص عندما يقوم مورد ODM بتعديل منصة مثبتة لخرطوشة أوسع، عنصر تزييت أثقل، أو هيكل زينة مختلف.

تحويل أدلة الفشل إلى خطة تحكم OEM أو ODM

بمجرد تأكيد السبب، قم بتجميد الواجهات التي تتحكم في الأداء. يجب أن يتعرف حزمة البيانات المعتمدة على معيار محور الدوران، نطاق زاوية العزم، زاوية التوقف، حد خطأ العودة، الطريقة الرطبة، ملف الدورة، مراجعة التثبيت، والعينات الذهبية. تتطلب درجة المادة، تعبئة الزنبرك، صلابة المطاط، المادة المزلقة، وأبعاد القالب الحرجة وثيقة مكتوبة. التحكم في تغييرات الهندسة لأن كل واحد يمكن أن يغير عزم دوران المحور الحاد.

بالنسبة لإصدار OEM أو ODM قابل للتخصيص، يتطلب تفتيش المقال الأول, سجلات على مستوى التجويف، تتبع الدفع، منحنيات اختبار أولية، وتعريف محدد عدم تطابق خطة رد الفعل. خلال التطوير، يجب أن يكون هناك عينة بداية عملية على الأقل 30 تجميعًا عبر ثلاث دفعات إنتاج؛ يجب أن يتبع أخذ العينات النهائي متطلبات مخاطر المنتج وثقة المشتري. استخدم دراسات القابلية لإعادة التكرار قبل مقارنة الموردين، وطبق مبادئ ISO 5725-2 عند إنشاء طريقة رسمية. يجب على الشركة المصنعة القادرة مراقبة انحراف الاتجاه، وعدم الانتظار لوصول الوحدات إلى حد نجاح/فشل واسع. يمكن لـ Haward دعم مقارنة المنصات ومراجعة التصميم لإنتاج، بينما تحظى العلامة التجارية بموافقة نافذة تجربة المستخدم النهائية.

اجعل استجابة الشكل متطلب شراء قابل للقياس

لا توافق على نظام محور مجرد بمجرد اللمس. أرسل لـ Haward شكل خرطوشتك، وسفر الهدف، وظروف الاستخدام، وتوقع العمر. سنساعدك في تحديد اختبار رأس الشفرة الحادة المتحرك, قابل لإعادة الإنتاج، وقارن خيارات OEM أو ODM، وابنِ معايير قبول قابلة للقياس لبرنامج الشفرة التالي.
